工作区模块:

超六类RJ45屏蔽插座模块/六类RJ45屏蔽/非屏蔽插座模块/超五类RJ45屏蔽/非屏蔽插座模块/RJ11插座模块/CATV插座模块

超六类RJ45屏蔽插座模块 ■ 普天天纪超六类RJ45插座模块性能满足并超过ANSI/TIA/EIA 568B.2-10要求。免工具8线插座模块,采用差模耦合技术,通过合理的布局,将模块的固有电磁干扰降至较低,为确保NEXT指标扩展至500MHz提供了可靠保障。采用反向耦合,较小延迟补偿,阻抗匹配以及分布电容调节等技术,确保了模块的综合性能超越了国际标准的要求。业界屏蔽等级较高的铸造锌合金结构,提供更大的ANEXT余量。完全满足数据中心高密度、高性能、多接点短链路的要求。安装兼容普天天纪“易尚”系列各类面板和配线架。 ■ 采用独特的双层接地技术,接线和接地连接一次性完成。大大提高了接地的可靠性和端接速度,易于安装和拆卸,可有效的保障工程施工的质量。 ■ IDC:簧片接触针部位镀金50μ(inch),卡接簧片可接线径 0.5-0.6mm,卡接可重复次数≥200次 ■ 接触电阻:正常大气压条件下接触电阻≤2.5mΩ ■ 绝缘电阻:正常大气压条件下绝缘电阻≥1000MΩ ■ 抗电强度:DC 1000V(AC 700V)1分钟无击穿和飞弧现象 ■ 寿命:插头插座可重复插拔次数≥750次

名称	ERP编号	型号	单位	备注
超六类RJ45屏蔽插座模块	LY0L556620080	NPL5.566.2008	只	适用于易尚系列配线架、面板及角形配线架,  锌合金外壳, 满足六包一性能测试。建议选配不小于60mm 深度暗盒。采用压接工具安装。

六类RJ45屏蔽、非屏蔽插座模块

■ 普天天纪6类RJ45插座模块性能满足并超过ISO/IEC11801、TIA/EIA568要求,体积更小、余量更高、性能业内前列。1 1 0 接线方式, 9 0 度/ 1 8 0 度转角出线设计, 更具灵活性。依据ANSI/TIA/EIA-606-A-2002多色彩定义网络。适用于易尚F/FII/T/TII系列面板、易尚24位RJ45安装板、易尚24 位屏蔽RJ45安装板、易尚地板插座。采用110卡接工具安装。
■ 屏蔽插座模块免工具安装,施工操作简便,提高功效,合金整体压铸,密封度高,较大限度防止电磁泄漏与环境干扰。(墙面安装选用50mm以上架,采用110卡接工具安暗盒)
■ IDC:簧片接触针部位镀金50μ(inch),卡接簧片可接线径0.5-0.6mm
■ 接触电阻:正常大气压条件下接触电阻≤2.5mΩ
■ 绝缘电阻:正常大气压条件下绝缘电阻≥ 1000MΩ
■ 抗电强度:DC 1000V(AC 700V)1分钟无击穿和飞弧现象
■ 寿命:插头插座可重复插拔次数≥750次

名称	ERP编号	型号	单位	备注
六类RJ45插座模块(白)	LY0L556620020	NPL5.566.2002	只	适用于易尚系列配线架、面板及角形配 线架, 采用110 卡接工具安装。
六类RJ45插座模块(红)	LY0L556620021	NPL5.566.2002	只
六类RJ45插座模块(蓝)	LY0L556620022	NPL5.566.2002	只
六类RJ45插座模块(黄)	LY0L556620023	NPL5.566.2002	只
六类RJ45插座模块(绿)	LY0L556620024	NPL5.566.2002	只	适用于易尚系列配线架、 面板及角形配线架,  锌合金外壳。建议选配不小于60mm 深度暗盒。 采用压接工具安装。
六类RJ45屏蔽插座模块	LY0L556620090	NPL5.566.2009	只

超五类RJ45屏蔽、非屏蔽插座模块

■ 普天天纪超5类RJ45插座模块依据国际标准ISO/IEC11801、TIA/EIA568设计。采用独特的簧片排列结构,接触可靠性和稳定性好,免工具端接,使用灵活方便。依据ANSI/TIA/EIA-606-A-2002多色彩定义网络。可安装于易尚24位RJ45安装板、易尚24位屏蔽RJ45安装板,组成模块式配线架,也适用于易尚F/F II/T/TII系列面板、易尚地板插座。
■ 超5类屏蔽RJ45插座模块,110接线方式, 屏蔽罩采用优质铜带制造,屏蔽性能优异,接续时能够保证
■ IDC:簧片接触针部位镀金50μ(inch),卡接簧片可接线径0.5mm
■ 接触电阻:正常大气压条件下接触电阻≤2.5mΩ
■ 绝缘电阻:正常大气压条件下绝缘电阻≥1000MΩ
■ 抗电强度:DC 1000V(AC 700V)1分钟无击穿和飞弧现象
■ 寿命:插头插座可重复插拔次数≥750次屏蔽层连接的可靠性。(墙面安装选用50mm以上暗盒)

名称	ERP编号	型号	单位	备注
超五类RJ45插座模块(白)	LY0L556620030	NPL5.566.2003	只	适用于易尚系列配线架、面板及角形 配线架,免工具安装。
超五类RJ45插座模块(红)	LY0L556620031	NPL5.566.2003	只
超五类RJ45插座模块(蓝)	LY0L556620032	NPL5.566.2003	只
超五类RJ45插座模块(黄)	LY0L556620033	NPL5.566.2003	只
超五类RJ45插座模块(绿)	LY0L556620034	NPL5.566.2003	只
超五类卡线式RJ45插座模块(白)	LY0L556620070	NPL5.566.2007	只	适用于易尚系列配线架、面板及角形 配线架,采用110卡接工具安装。
超五类卡线式RJ45插座模块(红)	LY0L556620071	NPL5.566.2007	只
超五类卡线式RJ45插座模块(蓝)	LY0L556620072	NPL5.566.2007	只
超五类卡线式RJ45插座模块(黄)	LY0L556620073	NPL5.566.2007	只
超五类卡线式RJ45插座模块(绿)	LY0L556620074	NPL5.566.2007	只
超五类RJ45屏蔽插座模块	LY0L556620010	NPL5.566.2001	只	适用于易尚系列配线架、面板及角形 配线架。建议选配不小于60mm深度 暗盒。采用110卡接 工具安装。

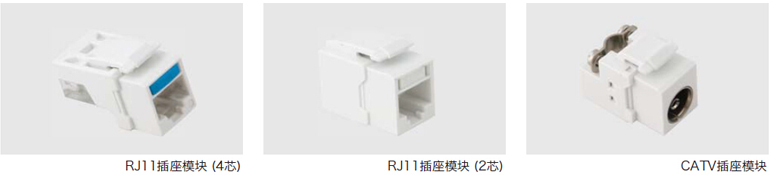

RJ11插座模块

RJ11插座模块 (4芯)

普天天纪RJ11插座模块(4芯)采用免工具压接方式端接。模块前部安装电话标示片,形象区分语音端口,安装兼容普天天F/FII/T/TII系列面板、易尚24位RJ45安装板,易尚24位屏蔽RJ45安装板、易尚地板插座。

名称	ERP编号	型号	单位	备注
RJ11插座模块(4芯)	LY0L556620060	NPL5.566.2006	只	适用于易尚系列配线架、面板及角形配线 架, 免工具安装。

RJ11插座模块 (2芯)

普天天纪RJ11插座模块(2芯)可接线径0.4mm-1mm不同线缆的硬线或软线,通过螺孔压接固定线缆, 模块内部采用了常用的双位接线端子。模块前部安装电话标示片,形象标识语音端口。安装兼容易尚 F/FII/T/TII系列面板、易尚24位RJ45安装板、易尚24位屏蔽RJ45安装板、易尚地板插座。

名称	ERP编号	型号	单位	备注
RJ11插座模块(2芯)	LY0L556620040	NPL5.566.2004	只	适用于易尚系列配线架、面板及角形配线架, 旋转压接方式,  可端接不同线径的硬芯线和多股软线缆, 提供强大的复接功能。

CATV插座模块

普天天纪CATV插座模块符合GB/T11318.12电视和声音信号的系统输出通用规范,作为有线电视等同轴电缆传输的接口。接线位置与前端端口位置垂直,使得在工作区暗盒内操作和放置更加便捷。安装兼容易尚F/FII/T/TII系列面板。

名称	ERP编号	型号	单位	备注
CATV插座模块	LY0L556620050	NPL5.566.2005	只	适用于易尚系列插座面板, 不适于安装在 地板插座中。

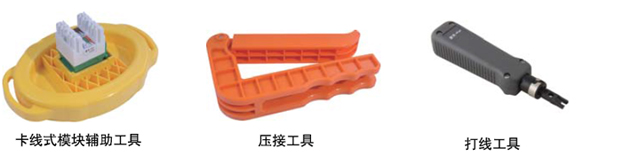

普天天纪卡线式模块辅助工具作为打线式模块打线时的掌用工具或模块操作时辅助支撑面工具。
