一、大屏幕拼接系统定义

　　大屏幕拼接系统是由单套投影/LED显示屏显示单元组合拼接而成的高亮度、高分辨率、色彩还原准确的电视墙，核心器件包括P光学引擎、图像处理器等，并通过图像控制软件对显示画面实施控制。其功能强大，能显示各种计算机(工作站)、网络信号及各种视频信号，画面能任意漫游、开窗、放大缩小和迭加。其应用领域随着数字化时代的来临越来越广泛，当前应用较多的是监控、集中调度和通信系统，应用的行业主要分布在公安、军队、交通、政府、金融、能源、大型企业、广电等众多领域。

二、大屏幕拼接系统组成

　　拼接系统主要由三部分组成：大屏幕投影/LED屏墙、投影机（LED屏）阵列、控制系统。其中控制系统是核心，世界上流行的拼接控制系统主要有四种类型：硬件拼接系统、软件拼接系统、软件与硬件相结合的拼接系统、嵌入式硬件拼接系统。

三、大屏幕拼接系统分类

1）、硬件拼接编辑

是较早使用的一种拼接方法，可实现的功能有分割、分屏显示、开窗口：即在四屏组成的底图上，用任意一屏显示一个独立的画面。由于采用硬件拼接，图像处理完全是实时动态显示，安装操作简单；缺点是拼接规模小，只能四屏拼接，扩展很不方便，不适应多屏拼接的需要；所开窗口固定为一个屏幕大小，不可放大、缩小或移动

2）、软件拼接系统编辑

是用软件来分割图像。采用软件方法拼接图像，可十分灵活的对图像进行特技控制，如在任意位置开窗口；任意放大、缩小；利用鼠标即可对所开的窗口任意拖动，在控制台上控制屏幕墙，如同控制自己的显示器一样方便。主要缺点是它只能在Unix系统上运行，无法与WIN95上开发的软件兼容；PC机生产的图形也无法与其接口；在构成一个几十台投影机组成的大系统时，其相应的硬件部分显得繁杂。

3）、软硬件结合编辑

这种系统可以实用显示多个RGB模拟信号及XWindow的动态图形，是为多通道现场即时显示专门设计的。通过硬件和软件以及控制/舆接口，来实现不同窗口的动态显示。它透明度高：图像叠加透明显示，共有256级透明度，令动态图像和背景活灵活现。缺点是调试麻烦，系统容易崩溃，启动时间慢，没有RS232控制。

4）、新硬件拼接系统编辑

可综合以上三种方法的优点,克服其缺点。可实现的功能有分割、分屏显示、开窗口、窗口漫游，由于采用硬件拼接，图像处理完全是实时动态显示，图像叠加，安装操作简单，启动时间快，可以用RS-232控制，窗口固定为一个屏幕大小，可以放大、缩小或移动。由于系统采用嵌入式处理器，解决win死机，系统崩溃，启动时间慢，没有RS-232控制的问题，能支持多屏拼接。整个系统封闭式运行，不受任何病毒影响，不用安装操作系统，即插即用。每路RGB通道独立计算，信号处理更加细致；RGB、视频图象可相互叠加；视频信号处理有运动补偿，能消除运动图象的锯齿现象；采用实时图像处理，内部并行总线构架；每路输入通道为独立总线，相比板卡式控制器（共享总线）系统处理能力更强，处理速度更快，输出图像更流畅，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备（中控系统）配合使用

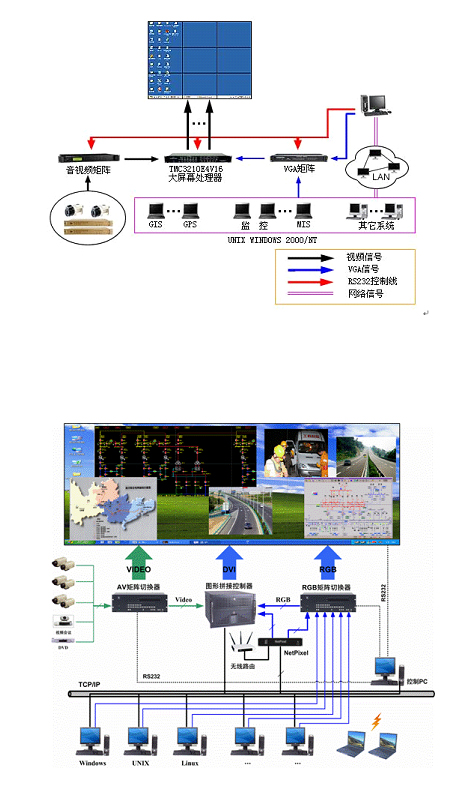

四、大屏幕拼接系统图
