一、安防监控系统定义及分类

       安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统。安防监控系统能实时、形象、真实地反映被监控对象，可以在恶劣的环境下代替人工进行长时间监视，通过录像机记录下来，同时报警系统设备对非法入侵进行报警。同时报警系统设备对非法入侵进行报警，产生的报警信号输入报警主机，报警主机触发监控系统录像并记录。

       安防监控系统分为传统模拟系统和数字网络系统。

二、安防监控系统组成

      视频安防监控系统videosurveillance&controlsystem（VSCS），指利用视频探测技术、监视设防区域并实时显示、记录现场图像的电子系统或网络。主要包含前端设备、传输设备、处理/控制设备和记录/显示设备四部分：

前端部分

      前端完成模拟视频的拍摄，探器报警信号的产生，云台、防护罩的控制，报警输出等功能。主要包括摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传器、云台、防护罩、解码器、警灯、警笛等设备（设备使用情况根据用户的实际需求配置）。摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。温、湿度传感器可探测环境温度、湿度，从而控制防护罩内温度、湿度以适合摄像机工作环境。云台可实现拍摄角度的水平和垂直调整。解码器是云台、镜头控制的核心设备，通过它可实现使用微机接口经过软件控制镜头、云台。

传输部分

       这里介绍的传输部分主要由同轴电缆组成。传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。

控制部分

       该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。控制部分是实现报警和录像记录进行联动的关键部分。

电视墙

       该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。系统支持多画面回放，所有通道同时录像，系统报警屏幕、声音提示等功能。它既兼容了传统电视监视墙一览无余的监控功能，又大大降低了值守人员的工作强度且提高了安全防卫的可靠性。终端显示部分实际上还完成了另外一项重要工作——控制。这种控制包括摄像机云台、镜头控制，报警控制，报警通知，自动、手动设防，防盗照明控制等功能，用户的工作只需要在系统桌面点击鼠标操作即可。

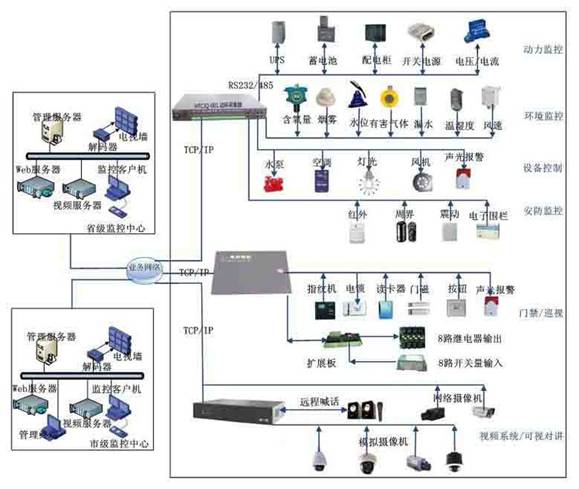

三、安防监控系统拓扑图
