机柜机架系列产品：

分散式数据中心  集中式数据中心  两柱开放式机架  四柱开放式机架

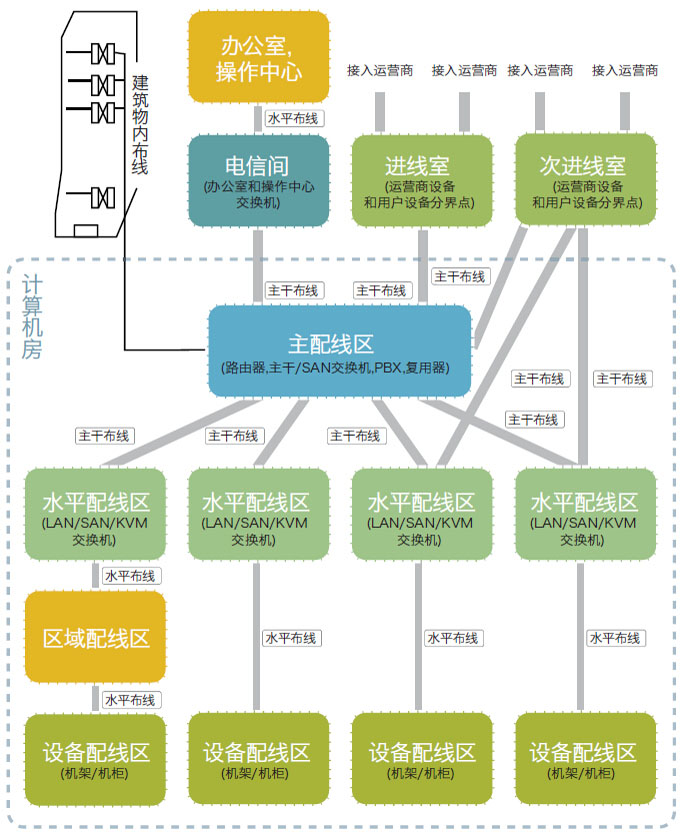

数据中心一般可分为分散式和集中式布置方式

分散式数据中心:

外部ISP光缆进入主配线区后,与核心有源交换设备连接,核心交换机的输出光缆与主配线设备连接,主配线设备与列头柜的交换机连接。
采用列头(或列中)柜结构,本列机柜所有铜缆(光缆)都汇聚到列头柜的水平配线区,通过水平配线设备与交换机连接,有源交换设备把所有铜(光)的数据传输转换为多芯的光缆传输(芯数根据性能要求配置),与主配线区的配线设备连接。
适合大中型的数据中心,分散式结构的使用使升级扩容更加灵活和方便,线缆数量较少。

集中式数据中心:

设立集中配线区域,所有机柜中的铜缆(光缆)都汇聚到集中配线区中,通过主配线区的配线设备进行配线管理。
特点:结构简单,交换设备数量少,端口利用率较高,适合中小型的数据中心,常用于企业自用型数据中心。
依据上述数据中心区域的划分,普天天纪数据中心机架/机柜主要为您解决以下问题:

1.配线区域的可靠性和便利性:数据中心布线完成后,任何网络配置的变化都在配线区域进行,开放式机架在该区 域运用时,可以规范线缆走向,使布线更加合理,并便于操作,体现长期的线缆管理、网络变更的方便可靠;同时也更加有利于未来的扩展性能。

2.能耗问题:能耗是影响数据中心运营的重要因素之一,合理规划数据中心的机柜部局并选择机柜,对节能降耗起到重要作用。普天天纪数据中心开放式机架及网络服务器机柜满足各种数据中心规划需求,满足现代数据中心对冷热通道的布局需求,从而优化数据中心布局。普天天纪数据中心机架/机柜产品通过优化设计,满足数据中心冷热通道的布局要求,同时更趋合理的走线槽道设计,大大减少散乱线缆造成的通风阻力,较大限度的提高交换效率,降低制冷能耗。

3.更高的承载能力:现在通信设备的密度逐步增高,刀片服务器等高额产品的运用,对承载平台的稳定可靠提出更高要求,普天天纪数据中心机柜/机架产品将更好的满足上述要求。

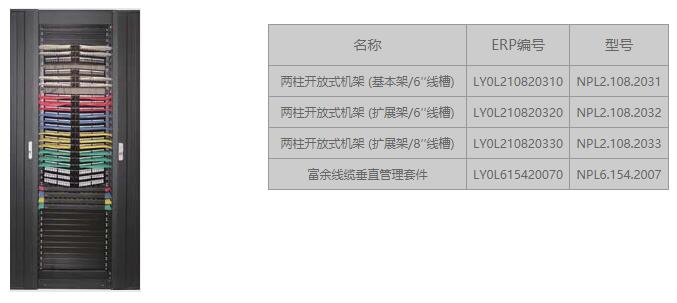

两柱开放式机架

■ 两柱开放式机架一般用于密集安放安装配线设备的场合(如集中式数据中心的主配线区),便于布线施工以及运行维护,也可用于安装深度较短,同时跳线较多的交换机设备等。
■ 机架两侧配有垂直走线槽(含可左、右开启的铰链门),线槽有通孔可方便的将线缆从正面引到后面;
■ 两侧理线架带有内置弯曲半径控制,线缆从配线架转换到垂直线槽时,顺滑舒缓,避免应力集中而损害电缆;
■ 机架的所有连接点均采用三角自锁螺钉,以及专用去涂层垫片,保证了整体框架的相互联通,避免了静电场的产生,提供良好的接地性能;
■ 选配富余线缆垂直管理套件可保证布线路由的合理性;同时管理余量线缆,支持跳线长度统一;

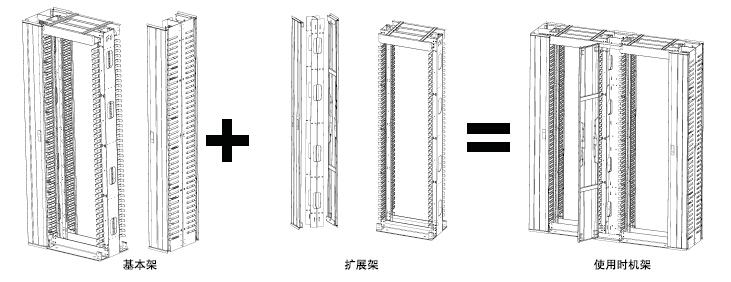

订货须知:单台机架使用时订购基本架;机架并架时,如一列为n台,则需订制一台基本架,n-1台扩展架。 富余线
缆垂直管理套件为选配件,须另外订购。(下图为两台机架并架示意)



四柱开放式机架

■ 两柱开放式机架一般用于密集安放安装配线设备的场合(如集中式数据中心的主配线区),便于布线施工以及运行维护,也可用于安装深度较短,同时跳线较多的交换    机设备等。
■ 具有极高的稳定性,可安装大型网络设备机架两侧配有垂直走线槽(含可左、右开启的铰链门),线槽有通孔可方便的将线缆从正面引到后面;
■ 机架侧门可拆卸,便于灵活并柜;
■ 两侧理线架带有内置弯曲半径控制,线缆从配线架转换到垂直线槽时,顺滑舒缓,避免应力集中而损害电缆;
■ 机架的所有连接点均采用三角自锁螺钉,以及专用去涂层垫片,保证了整体框架的相互联通,避免了静电场的产生,提供良好的接地性能;
■ 选配富余线缆垂直管理套件可保证布线路由的合理性;同时管理余量线缆,支持跳线长度统一;

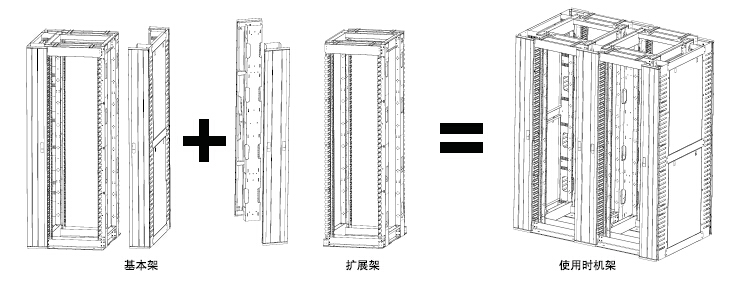

订货须知：单台机架使用时订购基本架，机架并架时，如一列为N台，则需定制一台基本架，N-1台扩展架。（下图为两台机架并架示意）
